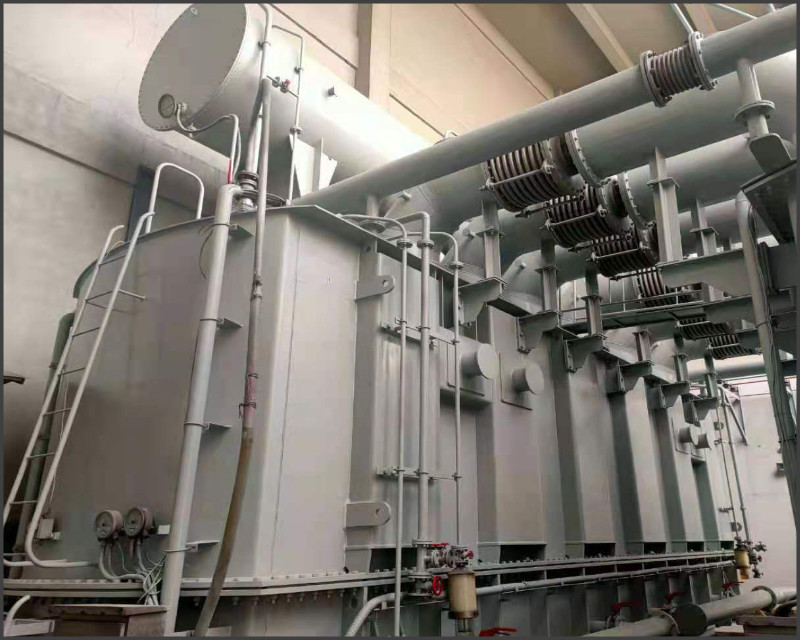

電解鋁行業用調壓整流變壓器目前多采用220kV-330kV供電，年產40萬 噸-50萬噸，電解槽多采用500KA，600KA系列。直流額定電壓在800-1700V 左右，單臺調壓整流變壓器容量可達190MVA。一般臺數采用N+1或N+2備用方式。
一般采用調壓變壓器與整流變壓器油箱分開結構，多采用強油風冷，也有采用自冷的方式。調壓變壓器在調變二次調壓，分遞降調壓或自耦調壓，一般為連續調壓，級數為79級,95級或最高107級調壓，有載分接開關多采用德國MR公司生產的真空開關（也有采用國產開關的）。
調變帶濾波補償繞組。整流變壓器一次在油箱外部通過油中油套管與調壓變壓器二次聯結。整流變壓器一次移相，移相角度按總脈波數12N來計算，單機組形成12脈波，單機組內移相角差為30°配置。閥側采用橋式同相逆并聯結構。
整流柜采用可控硅或二級管配飽和電抗器做細調或穩流作用。因此整流柜采用二級管的整流變壓器內需增加飽和電抗器，一般為直流60V左右。 目前早期建成的電解鋁廠仍有110KV供電的調壓整流變壓器在運行。我公司無論從設計，生產設備及產業工人方面完全具備生產上述要求的調壓整流變壓器的能力。
